Miernik uniwersalny Orangjo VC704 autozakres NCV LCD 600 V

Miernik uniwersalny Orangjo VC704 z autozakresem i NCV

Orangjo VC704 to kompaktowy miernik cyfrowy przeznaczony do wykonywania podstawowych pomiarów elektrycznych i elektronicznych. Podłużna konstrukcja z wbudowaną sondą pomiarową pozwala wygodnie obsługiwać urządzenie, a automatyczny dobór zakresu upraszcza wykonywanie pomiarów.

Miernik umożliwia sprawdzanie napięcia i natężenia prądu AC/DC, rezystancji oraz pojemności kondensatorów. Oferuje również test diod, akustyczny test ciągłości obwodu i bezkontaktową detekcję napięcia NCV.

Najważniejsze zalety

• automatyczny dobór zakresu pomiarowego,
• bezkontaktowy detektor napięcia NCV,
• pomiar napięcia stałego DC do 600 V,
• pomiar napięcia zmiennego AC do 600 V,
• pomiar natężenia prądu stałego DC do 200 mA,
• pomiar natężenia prądu zmiennego AC do 200 mA,
• pomiar rezystancji do 40 MΩ,
• pomiar pojemności kondensatorów do 4 mF,
• test diod,
• test ciągłości obwodu,
• czytelny wyświetlacz LCD,
• ochrona przed przeciążeniem,
• wskaźnik niskiego poziomu baterii,
• kompaktowa i poręczna konstrukcja,
• prosta obsługa,
• baterie dołączone do zestawu.

Automatyczny dobór zakresu

Funkcja autozakresu sprawia, że miernik samoczynnie dobiera odpowiedni zakres do wykonywanego pomiaru. Użytkownik wybiera rodzaj pomiaru, a urządzenie automatycznie ustawia potrzebny zakres.

Rozwiązanie ułatwia obsługę i pozwala szybciej rozpocząć pracę bez konieczności ręcznego przełączania pomiędzy wieloma wartościami.

Bezkontaktowa detekcja napięcia NCV

Wbudowany detektor NCV umożliwia wstępne sprawdzenie obecności napięcia bez bezpośredniego dotykania przewodnika metalową końcówką sondy.

Funkcja może być przydatna podczas kontroli:

• przewodów elektrycznych,
• instalacji,
• gniazd i przedłużaczy,
• obwodów elektrycznych,
• urządzeń zasilanych napięciem sieciowym.

Detekcji NCV należy używać zgodnie z instrukcją urządzenia.

Pomiar napięcia AC/DC

Miernik pozwala wykonywać pomiary:

• napięcia stałego DC do 600 V,
• napięcia zmiennego AC do 600 V.

Może być używany podczas sprawdzania instalacji, urządzeń elektrycznych, zasilaczy, układów elektronicznych i innych obwodów mieszczących się w zakresie pomiarowym urządzenia.

Pomiar natężenia prądu

Orangjo VC704 umożliwia pomiar:

• natężenia prądu stałego DC do 200 mA,
• natężenia prądu zmiennego AC do 200 mA.

Podczas pomiaru natężenia należy prawidłowo podłączyć miernik do badanego obwodu i nie przekraczać maksymalnego zakresu urządzenia.

Pomiar rezystancji i pojemności

Miernik pozwala sprawdzać rezystancję do 40 MΩ. Funkcja może być wykorzystywana podczas kontroli rezystorów, przewodów, połączeń i innych elementów elektronicznych.

Urządzenie umożliwia również pomiar pojemności kondensatorów do 4 mF, dzięki czemu może być pomocne podczas diagnostyki układów elektronicznych.

Test diod i ciągłości obwodu

Funkcja testu diod pozwala sprawdzić podstawowe działanie elementu półprzewodnikowego. Akustyczny test ciągłości ułatwia natomiast wykrywanie przerw w przewodach i połączeniach.

Test ciągłości może być wykorzystywany do:

• kontroli przewodów,
• sprawdzania połączeń,
• wykrywania przerw w obwodzie,
• podstawowej diagnostyki instalacji,
• kontroli ścieżek na płytkach elektronicznych.

Czytelny wyświetlacz LCD

Wyniki pomiarów prezentowane są na wyświetlaczu LCD umieszczonym na obudowie miernika. Czytelna prezentacja wartości ułatwia kontrolowanie wyniku podczas pracy.

Urządzenie ma również wskaźnik niskiego poziomu baterii, który informuje o konieczności wymiany źródła zasilania.

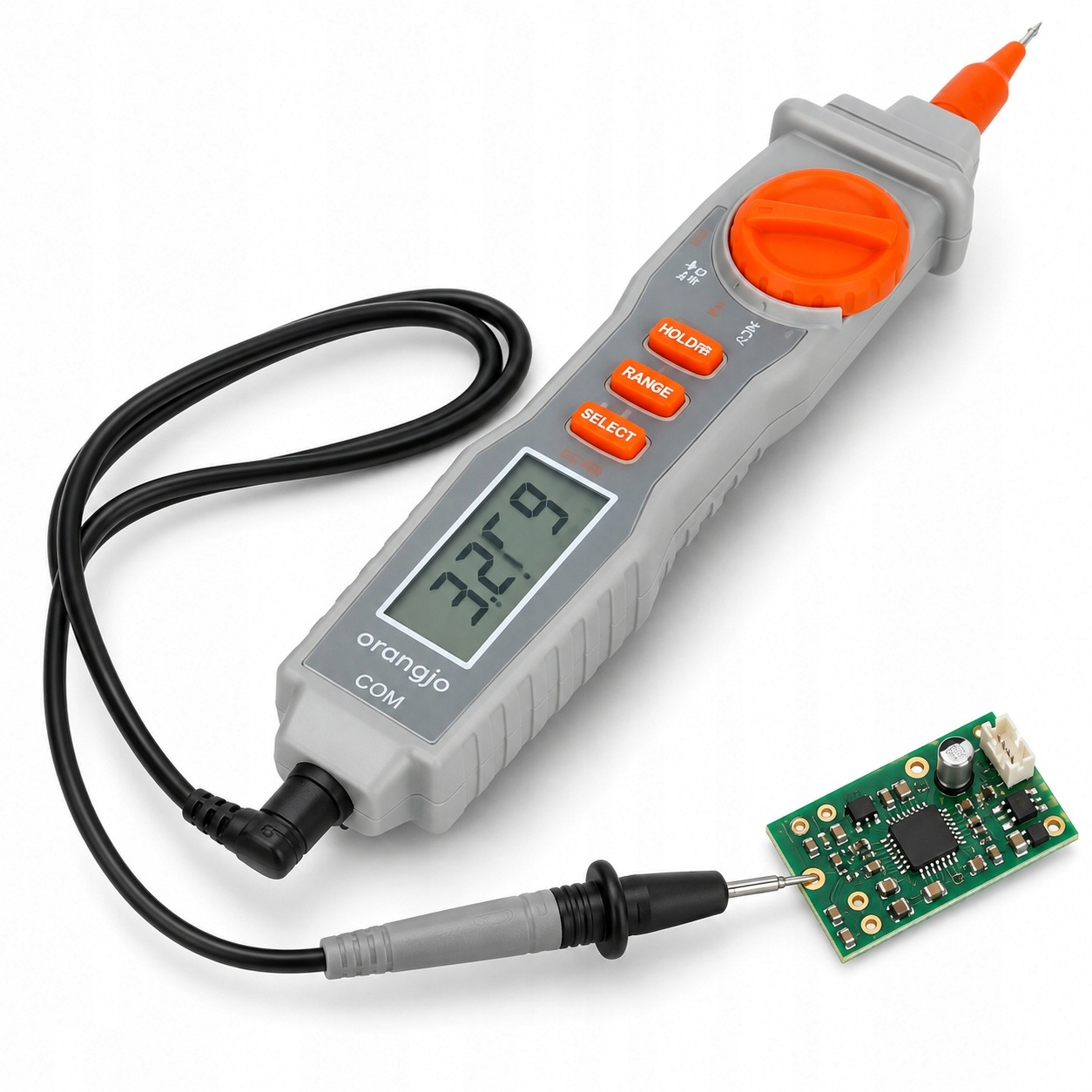

Kompaktowa konstrukcja

Podłużna obudowa oraz wbudowana pomarańczowa sonda sprawiają, że miernik dobrze leży w dłoni i nie zajmuje dużo miejsca. Dodatkowy przewód pomiarowy podłącza się do gniazda COM znajdującego się na przeciwległym końcu urządzenia.

Kompaktowa konstrukcja ułatwia przechowywanie i przenoszenie miernika.

Zastosowanie miernika

Orangjo VC704 może być wykorzystywany podczas:

• podstawowej diagnostyki instalacji elektrycznych,
• kontroli napięcia AC/DC,
• sprawdzania urządzeń elektronicznych,
• pomiaru natężenia prądu AC/DC,
• pomiaru rezystancji,
• kontroli pojemności kondensatorów,
• testowania diod,
• sprawdzania ciągłości przewodów i obwodów,
• bezkontaktowego wykrywania napięcia,
• prac serwisowych, warsztatowych i hobbystycznych.

Przygotowanie do pracy

1. Umieść w urządzeniu dwie baterie AAA.
2. Podłącz przewód pomiarowy do gniazda COM.
3. Włącz miernik i wybierz właściwą funkcję.
4. Przyłóż wbudowaną pomarańczową sondę oraz czarną sondę do dwóch punktów badanego obwodu.
5. Odczytaj wynik na wyświetlaczu LCD.

Podczas korzystania z NCV należy zbliżyć urządzenie do badanego, izolowanego przewodu i postępować zgodnie z instrukcją.
