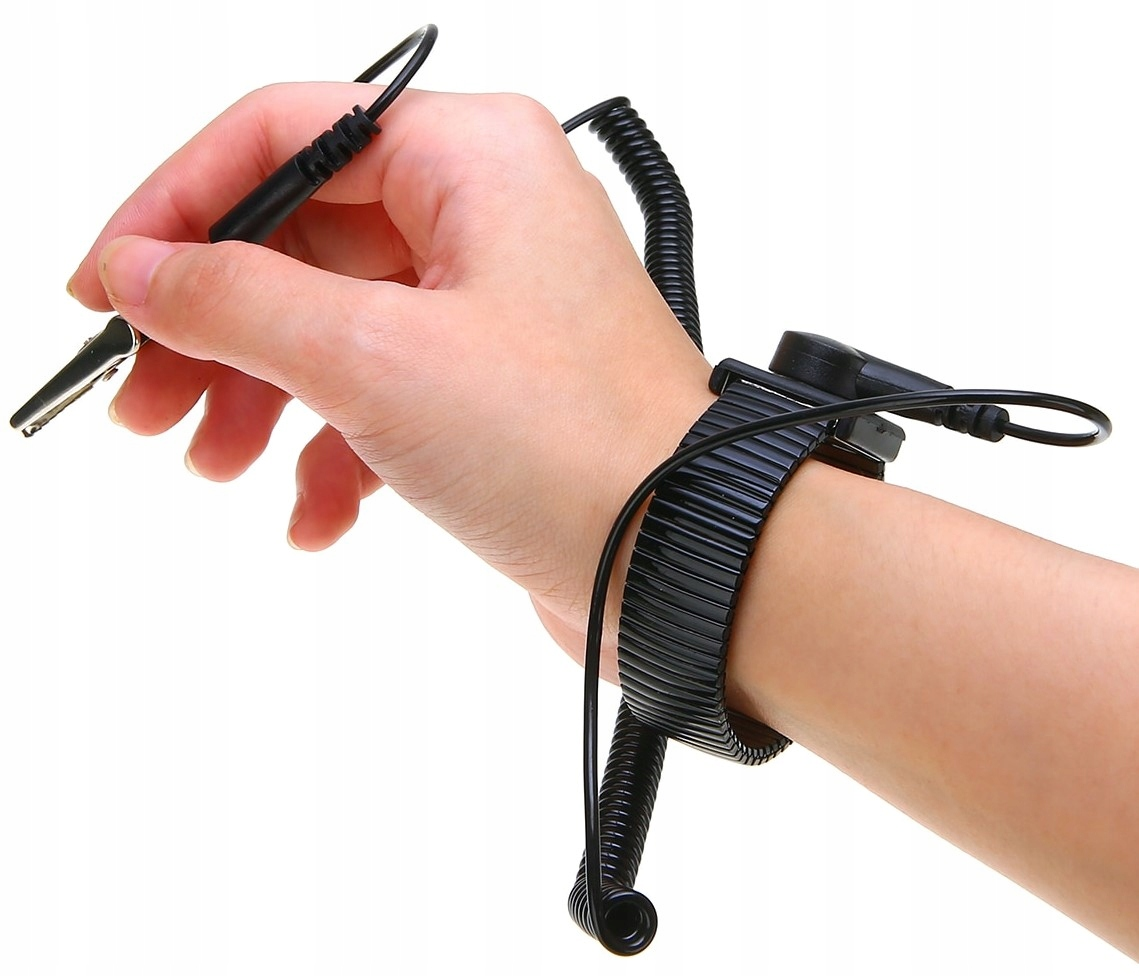

Antystatyczny metalowy regulowany ESD

ANTYSTATYCZNA OPASKA NA RĘKĘ ESD

Z PRZEWODEM UZIEMIAJĄCYM

Antystatyczna opaska uziemiająca ESD zapewnia ochronę urządzeniom i podzespołom elektronicznym przed wyładowaniami elektrostatycznymi mogącymi pojawić się na skutek ich kontaktu z użytkownikiem.

Ładunek elektrostatyczny może zgromadzić się na powierzchni ciała bądź ubioru użytkownika np. poprzez kontakt ze sztuczną odzieżą bądź sztucznymi materiałami w tym również poprzez chodzenie po dywanie.

Może dojść wtedy do wyładowania elektrostatycznego o wysokim nominale napięcia (do kilku tysięcy voltów). Użytkownik nie odczuwa tego ponieważ natężenie prądu w takim przypadku jest znikome.

Jednak dla elektroniki a w szczególności mikroprocesorów i układów scalonych może być to ładunek zabójczy.

Zatem opaskę należy zakładać podczas kontaktu czy lutowania wszelkich wrażliwych podzespołów elektronicznych. Opaska od strony wewnętrznej posiada metalową powierzchnię stykającą się z powierzchnią ręki użytkownika.

Wszelkie ładunki odprowadzane są do uziomu przewodem zakończonym krokodylkiem. Użytkownik ma zapewnioną swobodę ruchów dzięki długiemu spiralnemu przewodzie

Parametry techniczne:

• przewód spiralny
• rezystancja 1MΩ plus minus 5% (wbudowana)
• czas rozpraszania ładunków elektrostatycznych 0,1sek
• zakończenie - wtyk bananowy z osadzonym krokodylkiem (krokodylek można zdjąć)

Rezystor zastosowany w opasce służy do ograniczenia szybkość odprowadzania ładunków.
