Tester światłowodów UNI-T UT692D miernik mocy optycznej IP65

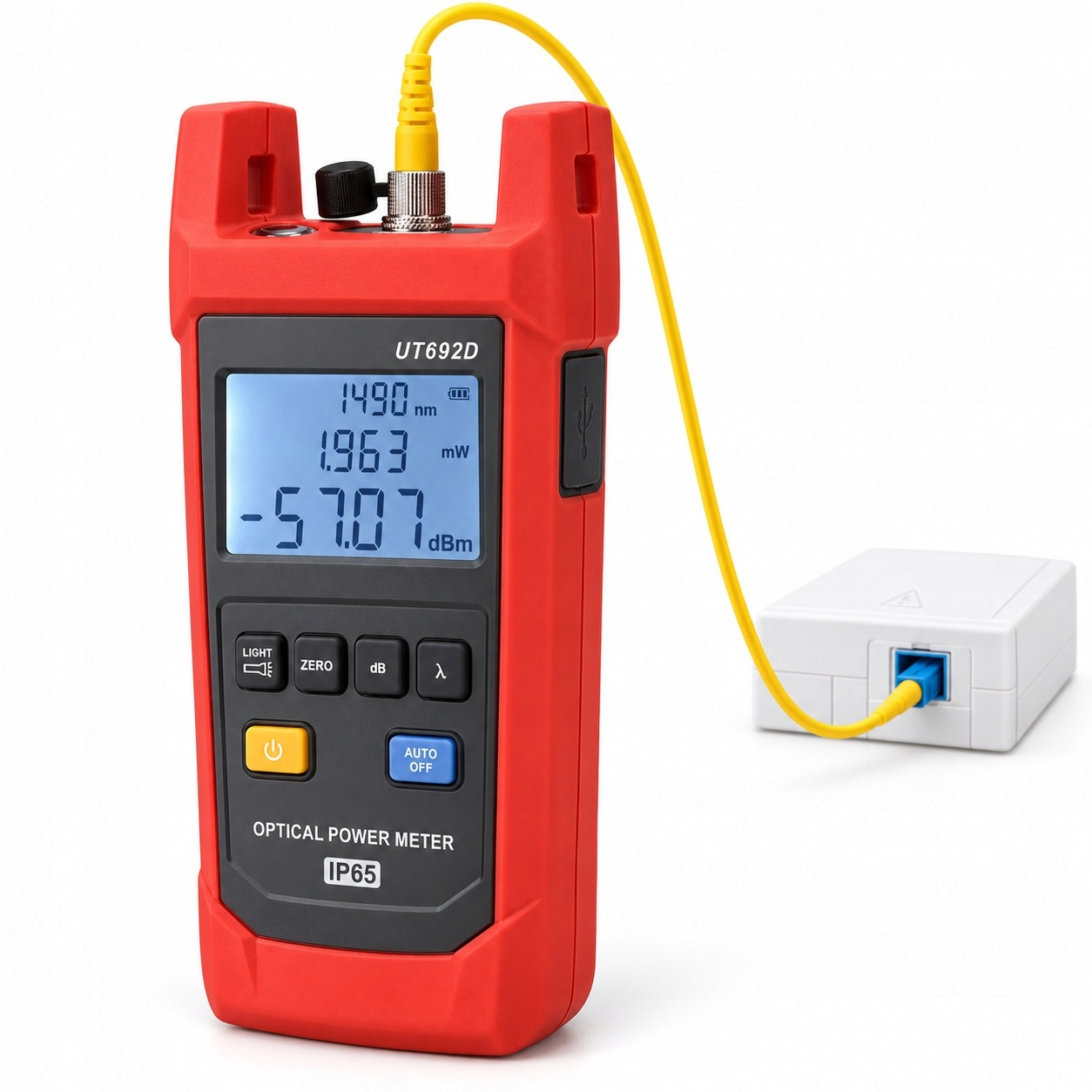

Miernik mocy optycznej UNI-T UT692D

UNI-T UT692D to ręczny miernik mocy optycznej przeznaczony do wykonywania pomiarów w sieciach i instalacjach światłowodowych. Umożliwia pomiar bezwzględnej mocy optycznej oraz względnych strat sygnału na długości przewodu światłowodowego.

Szeroki zakres obsługiwanych długości fal, czytelny podświetlany wyświetlacz i wytrzymała obudowa sprawiają, że urządzenie może być używane podczas instalacji, diagnostyki oraz konserwacji torów światłowodowych.

Najważniejsze zalety

• pomiar mocy optycznej w zakresie od -70 do +10 dBm,
• obsługa długości fal od 800 do 1700 nm,
• pomiar liniowy w mW,
• pomiar logarytmiczny w dBm,
• osiem skalibrowanych długości fal,
• czujnik optyczny InGaAs,
• podświetlany wyświetlacz,
• wbudowana latarka,
• automatyczne wyłączanie po 10 minutach,
• wskaźnik niskiego poziomu baterii,
• ochrona obudowy IP65,
• konstrukcja zaprojektowana do wytrzymania upadku z wysokości 2 m,
• czas pracy przekraczający 60 godzin,
• kompaktowa, ręczna konstrukcja.

Pomiar mocy i strat optycznych

Miernik UNI-T UT692D pozwala kontrolować poziom mocy sygnału przesyłanego przez przewód światłowodowy. Umożliwia również wykonywanie pomiarów względnych, które pomagają ocenić straty występujące w torze transmisyjnym.

Wyniki mogą być prezentowane w dwóch jednostkach:

• mW – pomiar liniowy,
• dBm – pomiar logarytmiczny.

Dzięki temu użytkownik może dopasować sposób prezentacji wyniku do wykonywanego zadania.

Szeroki zakres długości fal

Urządzenie wykonuje pomiary optyczne przy długościach fal od 800 do 1700 nm. Miernik ma fabrycznie ustawione i skalibrowane wartości:

• 850 nm,
• 980 nm,
• 1300 nm,
• 1310 nm,
• 1490 nm,
• 1550 nm,
• 1625 nm,
• 1650 nm.

Wybór odpowiedniej długości fali odbywa się za pomocą przycisku umieszczonego na przednim panelu.

Uniwersalne złącze optyczne

Miernik współpracuje ze złączami FC, SC i ST. W standardzie urządzenia znajduje się złącze FC.

Metalowe wejście optyczne zostało umieszczone w górnej części obudowy i zabezpieczone gumową osłoną. Po zakończeniu pomiaru osłona pomaga chronić złącze przed kurzem i zabrudzeniami.

Czytelny, podświetlany wyświetlacz

Duży ekran pozwala jednocześnie kontrolować wybraną długość fali, wartość mocy oraz wynik wyrażony w dBm. Podświetlenie ułatwia wykonywanie pomiarów w miejscach o ograniczonym dostępie do światła.

Rozdzielczość wskazań wynosi:

• pomiar liniowy: 0,1%,
• pomiar logarytmiczny: 0,01 dBm.

Deklarowany błąd pomiaru wynosi ±5%.

Wbudowana latarka

UNI-T UT692D został wyposażony w latarkę umieszczoną w górnej części obudowy. Może ona ułatwić pracę w szafach telekomunikacyjnych, rozdzielnicach, pomieszczeniach technicznych oraz innych słabo oświetlonych miejscach.

Wytrzymała obudowa IP65

Obudowa miernika ma klasę ochrony IP65, zapewniającą podwyższoną odporność na kurz i wodę. Konstrukcja została zaprojektowana w taki sposób, aby wytrzymać upadek z wysokości do 2 m.

Dzięki temu miernik może być wykorzystywany nie tylko wewnątrz budynków, ale również podczas prac instalacyjnych wykonywanych w terenie.

Zastosowanie miernika

UNI-T UT692D może być stosowany podczas:

• montażu instalacji światłowodowych,
• diagnostyki sieci telekomunikacyjnych,
• kontroli poziomu mocy optycznej,
• pomiaru strat w torach światłowodowych,
• sprawdzania przewodów i połączeń optycznych,
• konserwacji infrastruktury światłowodowej,
• uruchamiania nowych połączeń,
• prac serwisowych w szafach telekomunikacyjnych,
• kontroli sieci wykonywanej w terenie.

Prosta obsługa

1. Zdejmij osłonę złącza optycznego.
2. Sprawdź, czy złącze oraz końcówka przewodu są czyste.
3. Podłącz przewód światłowodowy do odpowiedniego złącza.
4. Włącz miernik.
5. Wybierz właściwą długość fali.
6. Odczytaj wynik na wyświetlaczu w mW lub dBm.
7. Po zakończeniu pomiaru odłącz przewód i zabezpiecz złącze osłoną.

Funkcji pomiaru względnego należy używać zgodnie z instrukcją urządzenia.

Automatyczne oszczędzanie energii

Miernik wyłącza się automatycznie po 10 minutach bezczynności. Funkcja ogranicza niepotrzebne zużycie baterii i pomaga wydłużyć czas pracy urządzenia.

Sygnalizacja niskiego poziomu baterii uruchamia się przy napięciu 3,3 V. Po spadku napięcia do 3 V następuje automatyczne wyłączenie miernika.

Zasilanie

Urządzenie jest zasilane trzema bateriami AA o napięciu 1,5 V. Deklarowany czas pracy przekracza 60 godzin.

Baterie są wymaganym źródłem zasilania — przekazane dane nie potwierdzają, że znajdują się w zestawie.

Parametry techniczne

• producent: UNI-T,
• model: UT692D,
• rodzaj urządzenia: miernik mocy optycznej,
• zakres pomiarowy: od -70 do +10 dBm,
• zakres długości fal: od 800 do 1700 nm,
• skalibrowane długości fal: 850, 980, 1300, 1310, 1490, 1550, 1625 i 1650 nm,
• jednostki pomiaru: mW i dBm,
• złącze wejściowe: uniwersalne FC/SC/ST,
• złącze w standardzie: FC,
• typ czujnika: InGaAs,
• błąd pomiaru: ±5%,
• rozdzielczość liniowa: 0,1%,
• rozdzielczość logarytmiczna: 0,01 dBm,
• podświetlenie wyświetlacza: tak,
• wbudowana latarka: tak,
• automatyczne wyłączenie: po 10 minutach,
• sygnalizacja słabej baterii: przy 3,3 V,
• automatyczne wyłączenie przy spadku napięcia: 3 V,
• stopień ochrony: IP65,
• odporność na upadek: konstrukcja zaprojektowana na upadek z 2 m,
• zasilanie: 3 baterie AA 1,5 V,
• czas pracy: ponad 60 godzin,
• wymiary: 189 × 87 × 45 mm,
• masa: 286 g.
