Miernik sygnału satelitarnego DSF02 LCD Sat Finder DVB-S2

Miernik sygnału satelitarnego BLOW DSF02

Cyfrowy miernik sygnału satelitarnego BLOW DSF02 ułatwia ustawienie oraz korektę położenia anteny satelitarnej. Czytelny wyświetlacz LCD, sygnalizacja dźwiękowa i regulacja czułości pozwalają wygodnie odnaleźć ustawienie zapewniające wysoki poziom odbieranego sygnału.

Urządzenie sprawdzi się podczas pierwszego montażu anteny, ponownej regulacji po wichurze, remoncie lub przeprowadzce, a także przy instalacjach używanych na działce czy kempingu.

Precyzyjne ustawianie anteny

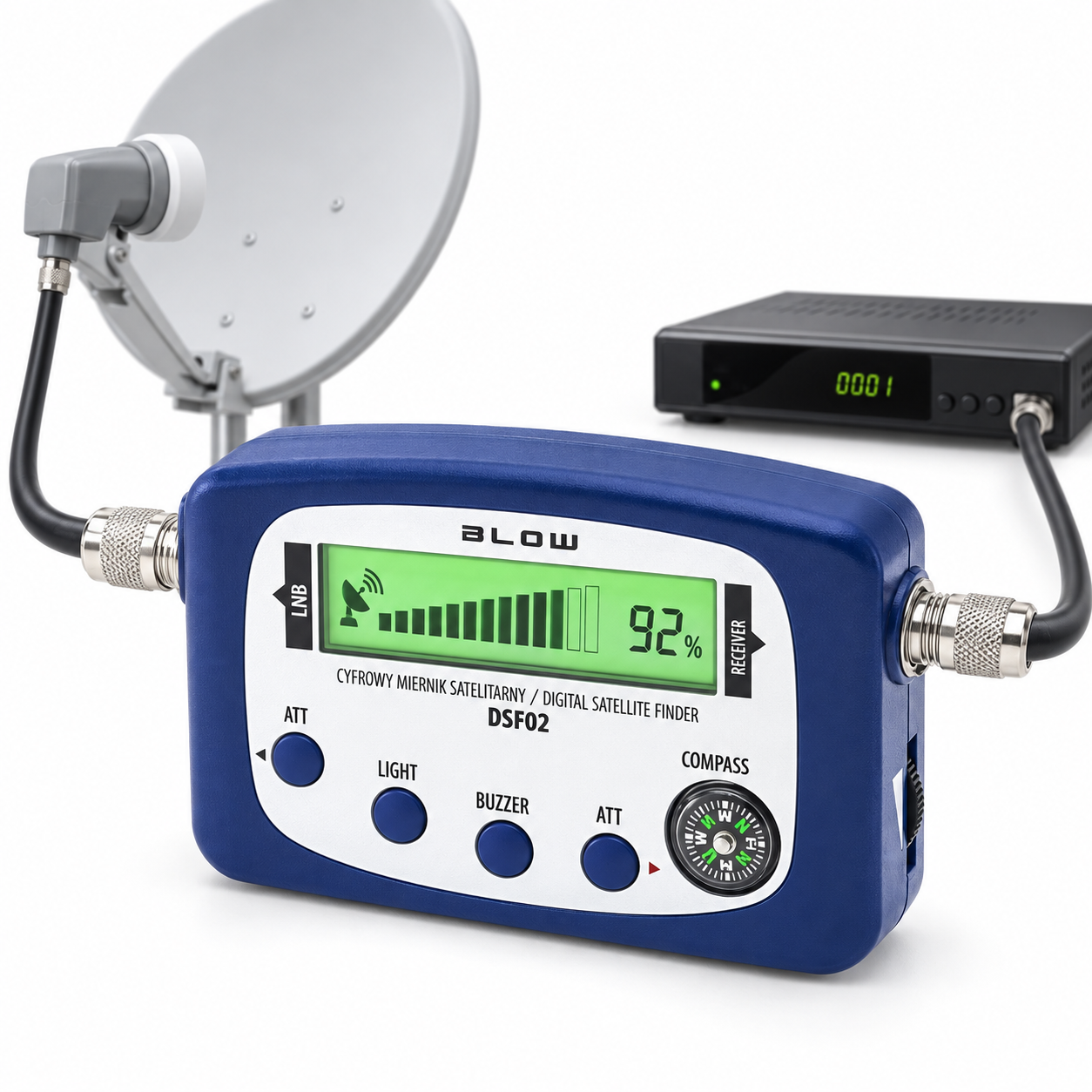

Miernik podłącza się pomiędzy konwerter LNB a odbiornik satelitarny. Wyświetlany poziom sygnału pomaga stopniowo korygować położenie anteny i odnaleźć punkt zapewniający najlepszy odbiór.

Wskaźnik jest przydatny przy ustawianiu anten współpracujących z odbiornikami DVB-S oraz DVB-S2, w tym instalacjami przeznaczonymi do odbioru kanałów HD.

Czytelny, podświetlany wyświetlacz LCD

Duży ekran LCD umożliwia wygodne obserwowanie zmian poziomu sygnału podczas regulowania anteny. Podświetlenie można włączyć lub wyłączyć, dzięki czemu miernik pozostaje czytelny również podczas pracy przy słabszym oświetleniu.

Sygnalizacja dźwiękowa

Wbudowany sygnalizator akustyczny pozwala kontrolować zmianę poziomu sygnału bez ciągłego spoglądania na ekran. Funkcję dźwiękową można wyłączyć za pomocą przycisku znajdującego się na panelu urządzenia.

Trzystopniowy tłumik ATT

Przyciski ATT umożliwiają trzystopniową regulację tłumienia sygnału. Funkcja pomaga dokładniej ustawić antenę, zwłaszcza gdy odbierany sygnał jest mocny, a wskazanie zbliża się do maksymalnego poziomu.

Dodatkowe pokrętło regulacji pozwala dopasować czułość miernika do warunków pomiaru.

Wbudowany kompas

Kompas umieszczony na przednim panelu pomaga określić orientacyjny kierunek ustawienia anteny. Następnie położenie czaszy można dokładniej skorygować na podstawie wskazań poziomu sygnału.

Najważniejsze cechy

• cyfrowy pomiar poziomu sygnału satelitarnego,
• podświetlany wyświetlacz LCD,
• możliwość wyłączenia podświetlenia,
• wbudowany kompas,
• sygnalizacja akustyczna z możliwością wyłączenia,
• regulacja poziomu sygnału,
• trzystopniowy tłumik sterowany przyciskami ATT,
• mikroprocesorowe sterowanie,
• dwa złącza typu F,
• niewielka i poręczna konstrukcja.

Zastosowanie

Miernik BLOW DSF02 może być wykorzystywany do:

• ustawiania nowych anten satelitarnych,
• korygowania położenia anteny po silnym wietrze,
• ponownej regulacji instalacji po przeprowadzce lub remoncie,
• przygotowania instalacji do współpracy z odbiornikiem DVB-S2,
• ustawiania anten na działce, kempingu lub podczas wyjazdu,
• kontrolowania zmian poziomu odbieranego sygnału.

Jak podłączyć miernik?

1. Przed podłączeniem wyłącz odbiornik satelitarny.
2. Przewód prowadzący od konwertera anteny podłącz do wejścia oznaczonego „LNB”.
3. Przewód prowadzący do odbiornika podłącz do złącza „RECEIVER”.
4. Włącz odbiornik, aby zasilić instalację.
5. Ustaw początkową czułość miernika.
6. Powoli zmieniaj położenie anteny, obserwując wskazania na ekranie.
7. Przy mocnym sygnale użyj przycisków ATT i pokrętła, aby dokładniej odnaleźć najwyższe wskazanie.

Miernik pokazuje poziom odbieranego sygnału. Poprawność wybranego satelity i dostępność kanałów należy dodatkowo potwierdzić na podłączonym odbiorniku.

Dane techniczne

• model: BLOW DSF02,
• rodzaj urządzenia: cyfrowy miernik sygnału satelitarnego,
• zakres częstotliwości: 950–2150 MHz,
• poziom sygnału wejściowego: od -40 dBm do -10 dBm,
• impedancja: 75 Ω,
• zakres pracy LNB: 52–60 dB,
• złącza: typu F,
• zasilanie: 13–18 V DC,
• dopuszczalna temperatura pracy: od -10°C do +50°C,
• wyświetlacz: LCD z podświetleniem,
• sygnalizacja dźwiękowa: tak,
• kompas: tak,
• regulacja tłumienia: trzystopniowa ATT.
