Wzmacniacz antenowy SWA-6000/6T 36 dB do anten szerokopasmowych

Wzmacniacz antenowy SWA-6000/6T

Wzmacniacz SWA-6000/6T przeznaczony jest do anten szerokopasmowych odbierających sygnał telewizji naziemnej. Płytkę montuje się bezpośrednio w puszce antenowej, dzięki czemu sygnał zostaje wzmocniony jeszcze przed przesłaniem go przewodem koncentrycznym do telewizora lub tunera.

Wzmocnienie na poziomie 36 dB sprawia, że model przeznaczony jest przede wszystkim do instalacji, w których do anteny dociera słaby sygnał.

Wzmocnienie bezpośrednio przy antenie

Montaż płytki blisko dipola pozwala ograniczyć wpływ strat powstających na przewodzie. Wzmacniacz posiada wejście 300 Ω, przeznaczone do połączenia z zaciskami anteny, oraz wyjście 75 Ω na przewód koncentryczny.

SWA-6000/6T obsługuje kanały 1–68 i charakteryzuje się niskim poziomem szumów wynoszącym 1,2 dB.

Zasilanie wzmacniacza

Płytka wymaga zasilania napięciem 10–15 V DC. Należy zastosować odpowiedni zasilacz antenowy umożliwiający przesłanie napięcia do wzmacniacza.

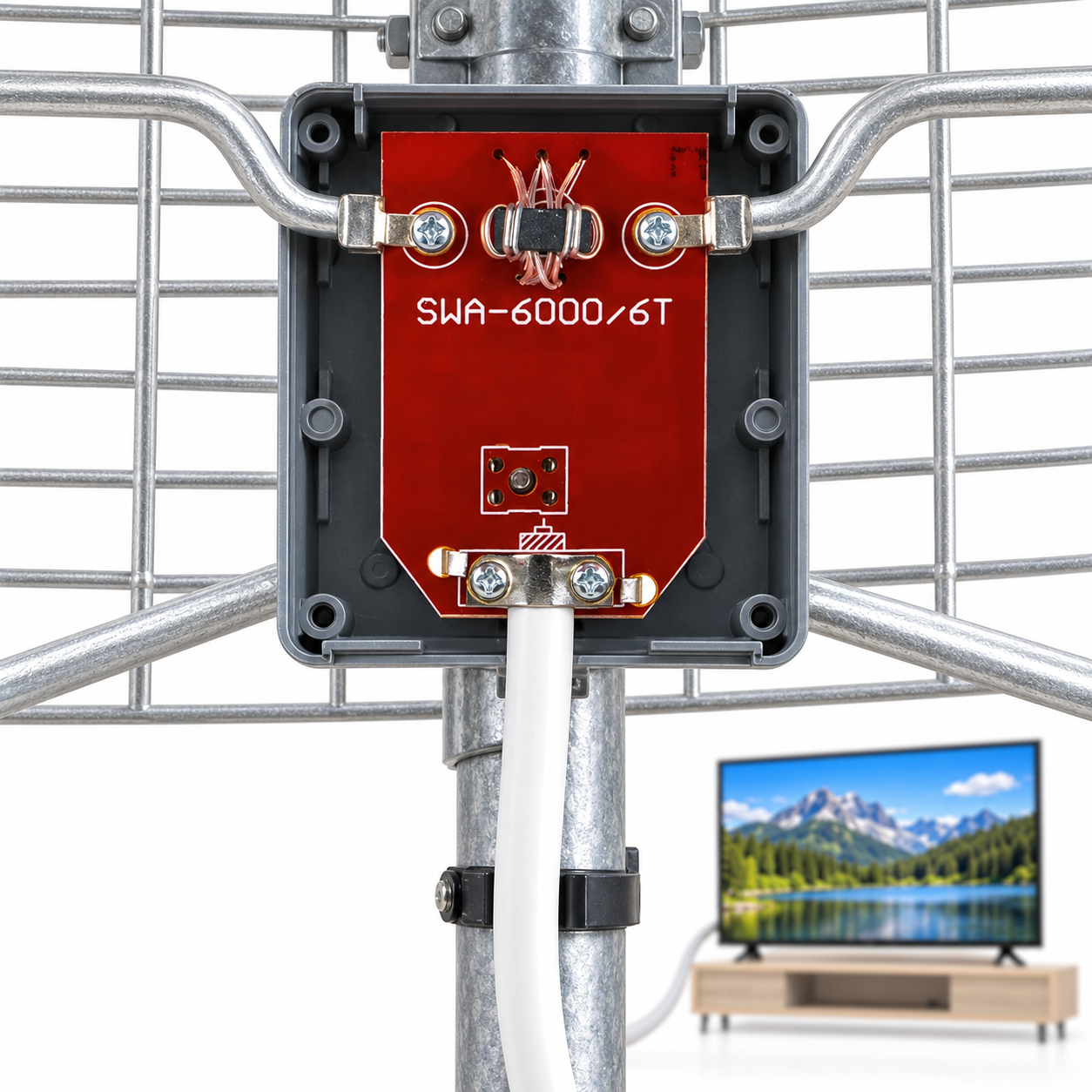

Zasilacz, przewód, puszka antenowa, antena i telewizor pokazane na grafice przedstawiają sposób zastosowania produktu i nie należą do zestawu.

Ważne przed zakupem

Deklarowane zastosowanie w odległości 60–140 km od nadajnika jest wartością orientacyjną. Rzeczywisty odbiór zależy między innymi od:

• ukształtowania terenu,
• mocy i lokalizacji nadajnika,
• rodzaju oraz ustawienia anteny,
• wysokości montażu,
• jakości przewodu i połączeń.

W miejscach z mocnym sygnałem zastosowanie wzmacniacza o dużym wzmocnieniu może spowodować przesterowanie i pogorszenie odbioru.

Montaż i bezpieczeństwo

Montaż należy wykonywać przy odłączonym zasilaniu. Oplot przewodu koncentrycznego nie może stykać się z żyłą środkową. Po wykonaniu połączeń puszkę należy dokładnie zamknąć i zabezpieczyć przed wilgocią.

Nie należy wykonywać prac przy antenie podczas burzy ani bez odpowiedniego zabezpieczenia podczas pracy na wysokości.

Zawartość zestawu

• 1 × wzmacniacz antenowy SWA-6000/6T
