Wzmacniacz masztowy Telmor WM-30 UHF VHF FM DAB 5G 38 dB

Wzmacniacz masztowy Telmor WM-30 z ochroną 5G

Telmor WM-30 to wzmacniacz przeznaczony do rozbudowanych instalacji odbioru naziemnej telewizji cyfrowej oraz radia. Umożliwia podłączenie dwóch anten pracujących w różnych pasmach, wzmocnienie pochodzących z nich sygnałów, a następnie przesłanie ich jednym przewodem do instalacji znajdującej się w budynku.

Urządzenie sprawdzi się w domach jednorodzinnych, niewielkich budynkach wielorodzinnych oraz instalacjach, w których sygnał musi zostać przesłany na większą odległość przewodem koncentrycznym.

Dwa wejścia dla różnych pasm

Wzmacniacz posiada oddzielne wejście dla anteny UHF oraz drugie wejście przeznaczone dla pasma FM/VHF/DAB. Pozwala to wykorzystać dwie anteny naziemne i połączyć odbierane przez nie sygnały w jednym urządzeniu.

Takie rozwiązanie ogranicza liczbę dodatkowych elementów instalacji i ułatwia doprowadzenie sygnału telewizyjnego oraz radiowego do budynku.

Niezależna regulacja wzmocnienia

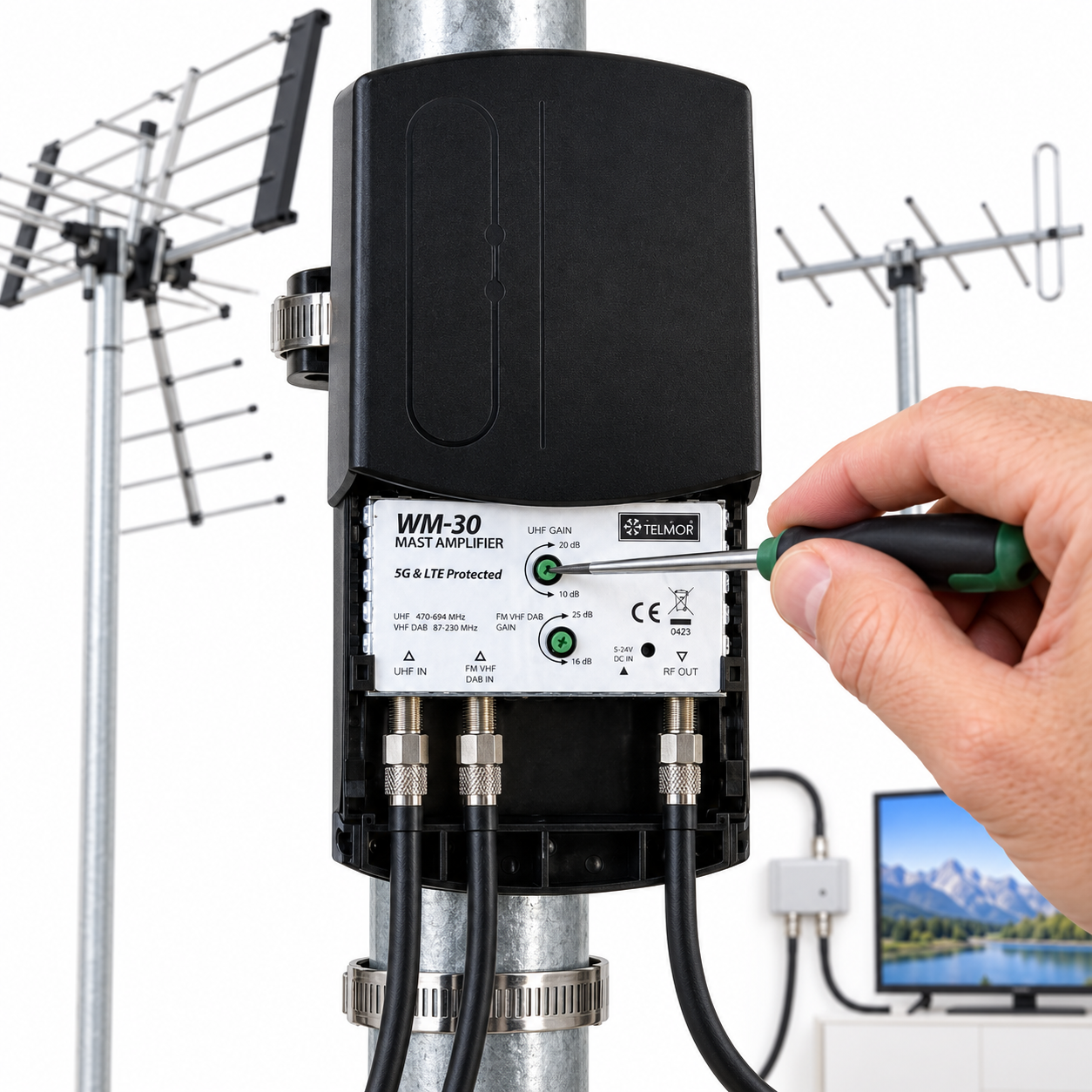

Na przednim panelu znajdują się dwa potencjometry. Umożliwiają one osobne ustawienie poziomu wzmocnienia dla sygnału UHF oraz dla pasma FM/VHF/DAB.

Niezależna regulacja pomaga odpowiednio wyrównać sygnały odbierane przez różne anteny. Jest to szczególnie przydatne, gdy nadajniki znajdują się w różnych odległościach albo jedno z pasm dociera do anteny ze znacznie wyższym poziomem.

Regulację należy rozpoczynać od niższej wartości i stopniowo ją zwiększać, obserwując poziom oraz jakość sygnału na odbiorniku. Ustawienie maksymalnego wzmocnienia nie zawsze zapewnia najlepszy efekt.

Ochrona przed zakłóceniami LTE i 5G

Technologia 5G Protected ogranicza wpływ sygnałów pochodzących z nowoczesnych sieci telefonii komórkowej na odbiór telewizji naziemnej w paśmie UHF.

Może to mieć znaczenie szczególnie w instalacjach znajdujących się w pobliżu nadajników lub stacji bazowych telefonii komórkowej. Zastosowany zakres UHF kończy się na częstotliwości 694 MHz.

Do przesyłania i dalszej dystrybucji sygnału

Wzmocniony sygnał może zostać przesłany dłuższym przewodem do domu, a następnie skierowany do jednego odbiornika albo rozdzielony na kilka telewizorów za pomocą odpowiednich elementów instalacji.

WM-30 pomaga kompensować straty powstające na przewodzie oraz rozgałęźnikach. Nie zastępuje jednak prawidłowo dobranej i ustawionej anteny. Jeżeli antena nie odbiera użytecznego sygnału, sam wzmacniacz go nie wytworzy.

Zdalne zasilanie przewodem antenowym

Urządzenie może być zasilane napięciem od 5 do 24 V DC, doprowadzanym przewodem koncentrycznym przez wyjście RF OUT. Oznacza to, że zasilacz może znajdować się wewnątrz budynku, a na maszcie nie trzeba prowadzić osobnego przewodu elektrycznego.

Zasilacz nie został wskazany jako element zestawu i należy dobrać go odpowiednio do instalacji.

Montaż na zewnątrz budynku

Do zestawu dołączona jest czarna obudowa bryzgoszczelna oraz metalowa opaska umożliwiająca zamocowanie urządzenia bezpośrednio na maszcie antenowym.

Montaż w pobliżu anten pozwala wzmocnić sygnał przed wystąpieniem strat na długim odcinku przewodu. Po wykonaniu połączeń obudowę należy dokładnie zamknąć, a złącza odpowiednio zabezpieczyć przed wilgocią.

Zawartość zestawu

• wzmacniacz masztowy Telmor WM-30,
• obudowa bryzgoszczelna,
• opaska do zamontowania obudowy na maszcie.

Zasilacz, anteny i przewody widoczne na zdjęciach zastosowania nie stanowią części zestawu.
