Zwrotnica antenowa 4 wejścia fm vhf uhf mux1 mux2 mux3 mux8 mm407
na wyczerpaniu
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
5
Opis

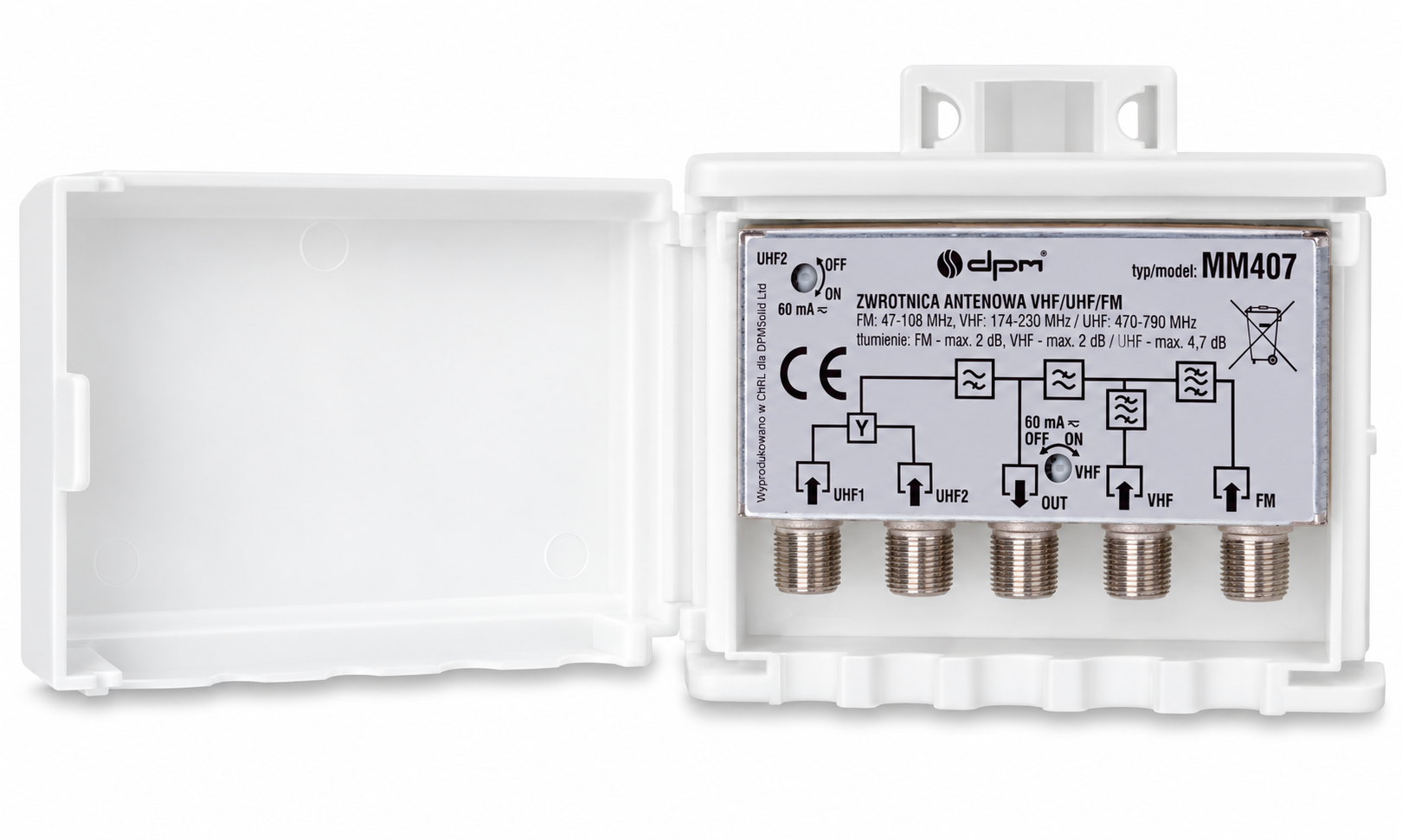

Zwrotnica antenowa MM407 umożliwia połączenie sygnałów z czterech anten — dwóch UHF, jednej VHF i jednej FM — w jeden przewód wyjściowy. Pozwala uporządkować instalację do odbioru telewizji naziemnej i radia.
Może być wykorzystana w zestawach antenowych przeznaczonych do odbioru MUX1, MUX2, MUX3 oraz MUX8, przy odpowiednim doborze anten i warunkach odbioru.
Urządzenie umożliwia włączanie i wyłączanie przesyłu zasilania na wejściach UHF2 oraz VHF, co pozwala dopasować instalację do zastosowanych wzmacniaczy antenowych. Obudowa zewnętrzna i dołączona opaska umożliwiają montaż na maszcie.
Najważniejsze cechy
- Cztery oddzielne wejścia: FM, VHF, UHF1 i UHF2.
- Jedno wspólne wyjście OUT.
- Przełączany przesył zasilania na torach UHF2 i VHF.
- Gwintowane złącza F.
- Obudowa przystosowana do pracy na zewnątrz.
- Opaska do montażu na maszcie w zestawie.
Dane techniczne
- Parametr: Wartość
- Model: MM407
- Rodzaj urządzenia: Zwrotnica / sumator antenowy
- Liczba wejść: 4
- Oznaczenia wejść: FM, VHF, UHF1, UHF2
- Liczba wyjść: 1 — OUT
- Zakres FM: 47–108 MHz
- Zakres VHF: 174–230 MHz
- Zakres UHF: 470–790 MHz
- Kanały VHF: 6–12
- Kanały UHF: 21–60
- Tłumienie FM: Maks. 2 dB
- Tłumienie VHF: Maks. 2 dB
- Tłumienie UHF1 / UHF2: Maks. 4,7 dB
- Przesył zasilania: Przełączany na wejściach UHF2 i VHF
- Parametr prądowy przesyłu zasilania: 60 mA
- Impedancja wejściowa / wyjściowa: 75 Ω
- Rodzaj złączy: F
- Miejsce montażu: Maszt antenowy, na zewnątrz
Podłączenie
Patrząc na urządzenie od przodu, gniazda znajdują się w kolejności:
- Gniazdo od lewej: Przeznaczenie
- UHF1: Pierwsza antena UHF
- UHF2: Druga antena UHF
- OUT: Wspólne wyjście do instalacji
- VHF: Antena VHF
- FM: Antena radiowa
Montaż i bezpieczeństwo
Połączenia wykonuj przy odłączonym zasilaniu instalacji. Przesył zasilania ustaw zgodnie z wymaganiami podłączonych anten i wzmacniaczy. Zamontuj obudowę ze złączami skierowanymi w dół, zabezpiecz połączenia przed wodą i dokładnie zamknij pokrywę.
Zawartość zestawu
- Zwrotnica antenowa MM407.
- Obudowa zewnętrzna.
- Opaska do montażu na maszcie.
Cena dotyczy 1 zestawu.
