Wzmacniacze i zasilacze antenowe

Ekranowany wzmacniacz antenowy DPM WE24A1 jest przeznaczony do montażu w puszkach anten siatkowych oraz kierunkowych typu Yagi. Pomaga wzmocnić słaby sygnał telewizji naziemnej jeszcze przed przesłaniem go przewodem koncentrycznym do odbiornika.

Metalowa obudowa osłania układ elektroniczny i zmniejsza jego podatność na zakłócenia pochodzące z otoczenia. Niski poziom szumów własnych pozwala wykorzystać wzmacniacz w instalacjach pracujących w trudniejszych warunkach odbioru.

Model sprawdzi się także podczas modernizacji starszej anteny, w której zwykły symetryzator nie zapewnia wystarczającego poziomu sygnału. Zintegrowane gniazdo F ułatwia podłączenie przewodu koncentrycznego.

Rzeczywisty efekt zależy od lokalizacji, ustawienia anteny, odległości od nadajnika i jakości instalacji. Zbyt wysoki poziom sygnału może spowodować przesterowanie i pogorszyć odbiór.

Szczegółowe parametry, sposób montażu, bezpieczeństwo oraz zawartość zestawu przedstawiono na grafice.

Regulowany zasilacz antenowy z separatorem typu F, przeznaczony do zasilania wzmacniaczy w instalacjach telewizji naziemnej oraz radia FM/DAB. Pokrętło pozwala dopasować napięcie zasilające w zakresie 3–12 V do wymagań instalacji.

Urządzenie posiada zabezpieczenie przeciążeniowe i przeciwzwarciowe. Zasilacz nie wzmacnia sygnału samodzielnie — zasila wzmacniacz zamontowany w antenie. Regulację należy rozpoczynać od najniższego napięcia.

Zasilacz antenowy stabilizowany

Zasilacz przeznaczony jest do zasilania DC 12V wzmacniaczy i przedwzmacniaczy antenowych telewizji naziemne

Wyposażony jest w separator zasilania

Dane techniczne :

• Napięcie wejściowe: 230V, 50Hz
• Napięcie wyjściowe stałe: 12 V stabilizowane
• Maksymalny prąd obciążenia: 100 mA

Wzmacniacz liniowy WZ-1 HD Red Eagle do telewizji naziemnej

Problemy z odbiorem telewizji naziemnej często wynikają z osłabienia sygnału pomiędzy anteną a odbiornikiem. Przyczyną może być długa instalacja przewodowa, zastosowanie rozgałęźnika albo zbyt niski poziom sygnału docierającego z anteny.

Wzmacniacz liniowy WZ-1 HD Red Eagle został zaprojektowany jako kompaktowe wsparcie domowych instalacji antenowych DVB-T i DVB-T2. Montowany w torze antenowym pomaga wzmocnić sygnał przed jego przesłaniem do tunera lub telewizora.

Najlepszy efekt przy montażu blisko anteny

W instalacji antenowej znaczenie ma nie tylko zastosowanie wzmacniacza, lecz również miejsce jego zamontowania. WZ-1 HD najlepiej umieścić możliwie blisko anteny kierunkowej lub siatkowej.

Takie położenie pozwala wzmocnić sygnał jeszcze przed wystąpieniem strat powodowanych przez długi przewód antenowy. W miarę możliwości urządzenie warto podłączyć przy puszce dipola lub na początkowym odcinku instalacji.

Kierunek montażu został oznaczony bezpośrednio na obudowie. Strona „ANTEN” powinna znajdować się od strony anteny, natomiast strona „TV” musi prowadzić w kierunku telewizora albo tunera.

Proste zasilanie z instalacji antenowej

Wzmacniacz może zostać zasilony napięciem podawanym przewodem antenowym. Jeżeli używany tuner posiada funkcję zasilania anteny 5 V, należy ją aktywować w jego menu.

Alternatywnym rozwiązaniem jest zastosowanie odpowiedniego zasilacza antenowego 12 V. Zasilacz stanowi element instalacji i nie należy traktować go jako części zestawu ze wzmacniaczem.

Do anten kierunkowych i siatkowych

WZ-1 HD może współpracować z typowymi antenami przeznaczonymi do odbioru naziemnej telewizji cyfrowej. Produkt jest między innymi dedykowany do następujących modeli:

• SPARTA COMBO,
• OPTICUM AX1000+ LTE COMBO,
• OPTICUM AX900+ LTE COMBO,
• AX GALAXY COMBO,
• OLYMPIA BX1000+ LTE COMBO Red Eagle,
• VIVA BX900+ LTE COMBO.

Może być również stosowany w innych odpowiednio wykonanych instalacjach DVB-T i DVB-T2 wykorzystujących kompatybilne połączenia antenowe.

Przydatny przy dłuższych przewodach i rozdzielaniu sygnału

Każdy dodatkowy metr przewodu oraz element pośredni instalacji może powodować określone straty. Wzmacniacz sprawdzi się szczególnie wtedy, gdy sygnał z jednej anteny jest prowadzony dłuższym przewodem lub rozdzielany pomiędzy kilka odbiorników.

Przy instalacji obsługującej tylko jeden telewizor rozgałęźnik nie jest potrzebny. Wzmacniacz należy wtedy włączyć bezpośrednio pomiędzy antenę a odbiornik.

Niewielki element, który łatwo włączyć do instalacji

Kompaktowa, cylindryczna konstrukcja nie zajmuje dużo miejsca i pozwala zamontować wzmacniacz bezpośrednio na przewodzie, przy antenie albo przy głowicy tunera.

Metalowe, gwintowane zakończenia umożliwiają stabilne połączenie z elementami instalacji. W przypadku montażu na zewnątrz warto dodatkowo zabezpieczyć połączenia przed wodą i wilgocią.

Ważne przed zakupem

Wzmacniacz pomaga wtedy, gdy do odbiornika dociera prawidłowy, ale zbyt słaby sygnał. Nie zastępuje właściwego ustawienia anteny i nie naprawi całkowitego braku sygnału spowodowanego błędnym kierunkiem czaszy, uszkodzonym przewodem lub niesprawnym elementem instalacji.

Zastosowanie wzmacniacza przy już bardzo mocnym sygnale może doprowadzić do przesterowania wejścia tunera i pogorszenia odbioru. Dlatego przed montażem warto sprawdzić poziom oraz jakość sygnału wyświetlane przez odbiornik.

Antenowy wzmacniacz liniowy TLA-210 do DVB-T

Wzmacniacz TLA-210 jest przeznaczony do domowych instalacji odbierających naziemną telewizję cyfrową. Pomaga zwiększyć poziom sygnału docierającego z anteny do tunera lub telewizora, szczególnie gdy odbiór jest osłabiony przez długi przewód, połączenia instalacji albo dużą odległość od nadajnika.

Kompaktową konstrukcję można łatwo włączyć bezpośrednio w przewód antenowy. Metalowa obudowa oraz gwintowane złącza typu F pozwalają uzyskać stabilne połączenie bez zajmowania dużej ilości miejsca.

Pomoc przy słabszym sygnale telewizji naziemnej

Urządzenie może być pomocne, gdy kanały zacinają się, obraz chwilowo zanika albo tuner pokazuje niski poziom odbieranego sygnału. Wzmocnienie 20 dB pomaga ograniczyć wpływ strat powstających na drodze pomiędzy anteną a odbiornikiem.

Wzmacniacz najlepiej zamontować możliwie blisko anteny. Dzięki temu sygnał zostanie wzmocniony przed przejściem przez dłuższy odcinek przewodu koncentrycznego.

Do anten kierunkowych i siatkowych

TLA-210 może być stosowany w instalacjach wykorzystujących popularne anteny kierunkowe oraz siatkowe. Sprawdzi się w domu jednorodzinnym, mieszkaniu, na działce, w domku letniskowym lub w innej instalacji odbierającej naziemny sygnał telewizyjny.

Montaż bezpośrednio na przewodzie pozwala wykorzystać urządzenie również tam, gdzie w puszce antenowej znajduje się niewiele wolnego miejsca.

Zasilanie bezpośrednio z tunera

Wzmacniacz wymaga zasilania 5 V DC, które może zostać przesłane przewodem antenowym z odpowiedniego tunera lub telewizora. Po wykonaniu połączeń należy w ustawieniach odbiornika odnaleźć opcję „zasilanie anteny” i ustawić ją na 5 V.

Przed włączeniem tej funkcji warto upewnić się, że wszystkie złącza są prawidłowo dokręcone, a przewód antenowy nie jest uszkodzony. Należy stosować wyłącznie napięcie zgodne ze specyfikacją wzmacniacza.

Zastosowanie w większej odległości od nadajnika

Według przekazanych danych produkt jest przeznaczony między innymi do instalacji znajdujących się około 70–120 km od nadajnika telewizyjnego.

Odległość ta ma jednak charakter orientacyjny. Rzeczywisty odbiór zależy również od ukształtowania terenu, wysokości i kierunku ustawienia anteny, mocy nadajnika, przeszkód znajdujących się pomiędzy anteną a nadajnikiem oraz jakości przewodu koncentrycznego.

Sam wzmacniacz nie zastąpi prawidłowego ustawienia anteny i nie przywróci sygnału, jeśli antena nie odbiera go w danej lokalizacji.

Kiedy warto zastosować wzmacniacz?

TLA-210 może być odpowiednim rozwiązaniem, gdy sygnał docierający do odbiornika jest prawidłowy, ale zbyt słaby. Szczególnie przydatny będzie przy dłuższej instalacji antenowej, w lokalizacjach oddalonych od nadajnika lub w miejscach, w których występują okresowe problemy z odbiorem.

Przed montażem warto sprawdzić siłę i jakość sygnału wyświetlane przez tuner. Jeśli sygnał jest już bardzo mocny, dodatkowe wzmocnienie może spowodować przesterowanie wejścia odbiornika i pogorszyć odbiór.

Oryginalny przedwzmacniacz antenowy TELMOR PAD-820 z fabrycznie zamontowanym przewodem zakończonym żeńskim złączem F. Jest przeznaczony do montażu w kompatybilnych antenach szerokopasmowych TELMOR.

Wzmacniacz pracuje w pasmach VHF i UHF oraz zapewnia wzmocnienie 20 ±2 dB. Montaż bezpośrednio przy antenie pozwala wzmocnić słaby sygnał telewizji naziemnej przed przesłaniem go przewodem koncentrycznym do odbiornika.

Urządzenie może być zasilane napięciem 5 V z dekodera posiadającego funkcję zasilania anteny albo za pomocą zasilacza antenowego 12 V. Należy używać tylko jednego źródła zasilania.

Pasuje do anten:

• TELMOR ASR Classic,
• ASR P20,
• ASR P25,
• ASR 860,
• DigitMax HD,
• ASR IQ ANT0185.

Dane techniczne:

• zakres częstotliwości: 174–862 MHz,
• pasmo pracy: VHF/UHF,
• wzmocnienie: 20 ±2 dB,
• poziom szumów: 2,5 dB,
• maksymalny poziom wyjściowy: powyżej 103 dBµV,
• impedancja wejściowa: 300 Ω,
• impedancja wyjściowa: 75 Ω,
• zasilanie: 5–24 V DC,
• pobór prądu: 50 ±3 mA,
• wyjście: żeńskie złącze F.

Zawartość zestawu:

• przedwzmacniacz TELMOR PAD-820,
• fabrycznie zamontowany przewód ze złączem F.

Antena, dekoder i zasilacz antenowy nie należą do zestawu.

Wzmacniacz antenowy SWA-9009C

Wzmacniacz antenowy SWA-9009/CER służy do wzmacniania słabych sygnałów TV naziemnej analogowej i cyfrowej w formacie DVB-T MPEG-4.

Wzmacniacz SWA-9009/CER jest przeznaczony do montowania bezpośrednio na zaciskach anteny w puszce antenowej. Takie rozwiązanie zapewnia wzmocnienie słabych sygnałów już na wejściu anteny, co jest szczególnie istotne przy niskim stosunku sygnału do szumów.

PARAMETRY TECHNICZNE

• Zysk energetyczny (wzmocnienie): 26-32 dB
• Poziom szumów: 1.6 dB
• Impedancja wejścia: 300 Ohm
• Impedancja wyjściowa: 75 Ohm
• Kanały odbioru: 1-69
• Zastosowanie: 60-120 km od nadajnika

Kanałowy wzmacniacz antenowy BADMOR ZEFIR

Wzmacniacz ZEFIR TV jest specjalistyczną płytką przeznaczoną do wzmacniania sygnału na określonym kanale telewizyjnym. Oferowany wariant przeznaczony jest dla kanału 56, natomiast na płytce znajduje się oznaczenie zakresu K.55–60 i wzmocnienia 16 dB.

Montaż bezpośrednio przy antenie

Płytkę umieszcza się wewnątrz puszki antenowej. Górne widełki służą do zamocowania wzmacniacza na odpowiednich zaciskach anteny, a dolny uchwyt umożliwia podłączenie przewodu koncentrycznego.

Wzmocnienie sygnału bezpośrednio przy antenie ogranicza wpływ strat powstających na dalszym odcinku przewodu. Produkt przeznaczony jest do instalacji kanałowych, w których potrzebne jest wzmocnienie konkretnego zakresu, a nie całego pasma telewizyjnego.

Ważne przed zakupem

Jest to wzmacniacz kanałowy, dlatego nie należy traktować go jako uniwersalnej płytki do każdej anteny DVB-T2.

Po przeprowadzonym w Polsce refarmingu multipleksy telewizji naziemnej zostały przeniesione z zakresu 694–790 MHz do pasma 470–694 MHz. Oznacza to, że kanał 56 znajduje się poza obecnym standardowym zakresem polskiej telewizji naziemnej.

Montaż i bezpieczeństwo

Montaż należy wykonywać przy odłączonym zasilaniu instalacji. Trzeba prawidłowo przygotować przewód koncentryczny i dopilnować, aby oplot nie zwierał się z żyłą środkową. Puszka antenowa powinna być szczelnie zamknięta i zabezpieczona przed wilgocią.

Parametry wymaganego zasilania nie zostały podane w materiałach produktu, dlatego należy dobrać zasilacz zgodny z konkretną instalacją.

Oferta obejmuje jedną płytkę wzmacniacza ZEFIR. Antena, puszka, przewód, telewizor i zasilacz pokazane na grafice przedstawiają jedynie sposób zastosowania.

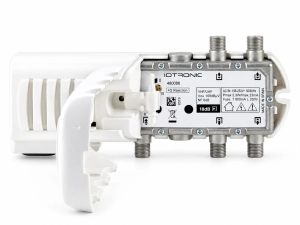

Wzmacniacz domowy IOTRONIC 1/4 regulowany Televes ref. 4800086

4-wyjściowy wzmacniacz domowy do rozszerzenia domowej sieci TV naziemnej.
Wyposażony w filtr LTE790/4G.

Cechy wyróżniające

• Estetyczny design, małe wymiary
• Zintegrowany zasilacz impulsowy o dużej wydajności: mniejszy pobór prądu
• W pełni zautomatyzowana produkcja poddana rygorystycznej kontroli jakości


Ogólna charakterystyka

• Ręczna regulacja wzmocnienia w zakresie 3-18dB
• Przykręcane do ściany
• Złącza "F"
