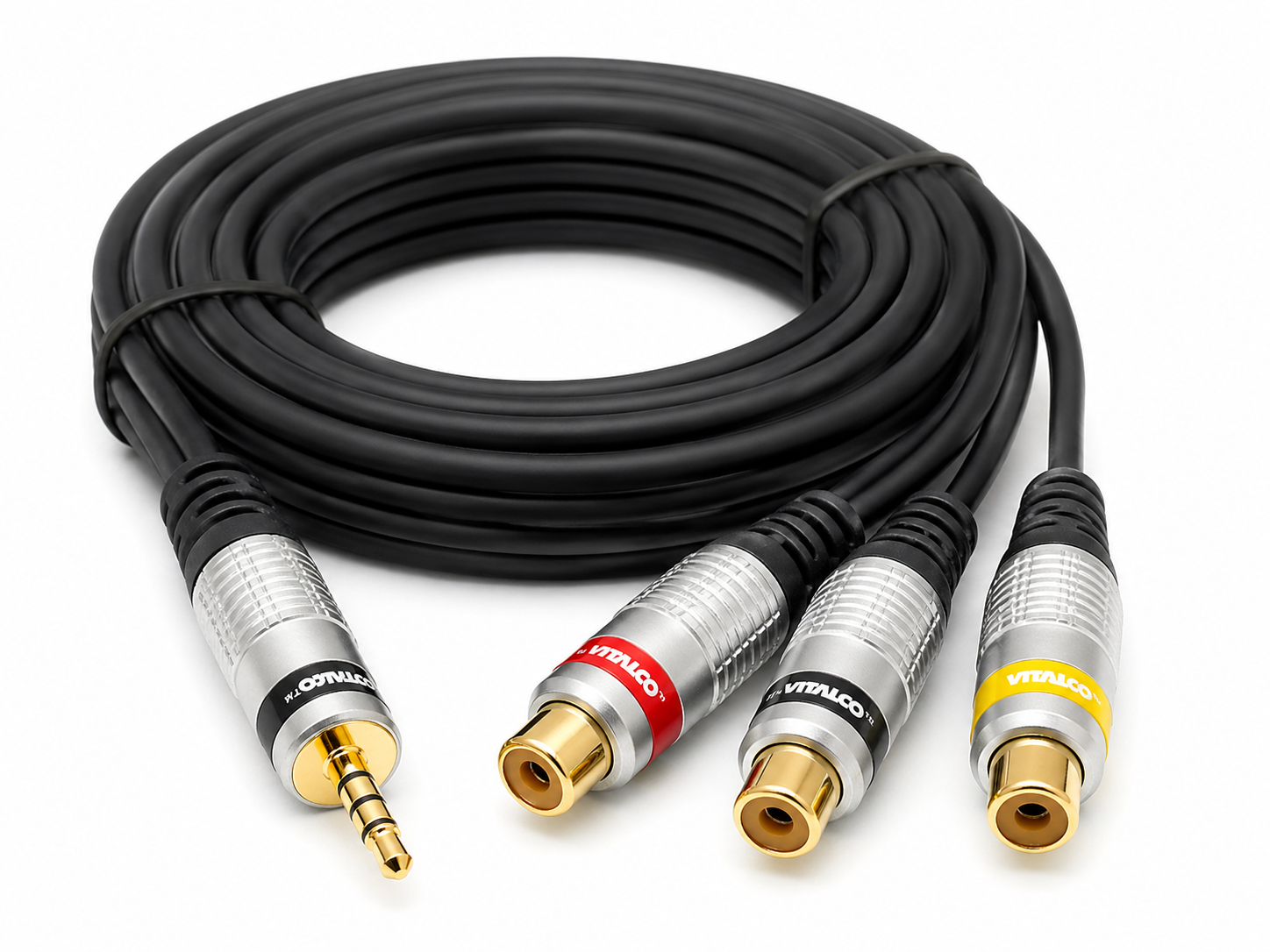

Kabel wtyk 3.5 4-polowy x 3 gniazda RCA, 12cm

Złącze Jack 3.5mm 4-polowy TRRS (Tip-Ring-Ring-Sleeve) wykorzystywane jest w połączeniach wymagających trzech kanałów przesył danych (czwarta żyła to masa) np. AUDIO L, AUDIO R, VIDEO (połączenie najczęściej spotykane kamerach video), AUDIO L, AUDIO R, MICROPHONE (w telefonach, smartfonach) lub component Y, Pb, Pr (połączenie spotykane czasem w odbiornikach TV).

Oferowany adapter pozwala na przesyłanie analogowego sygnału VIDEO oraz AUDIO. Sygnał wizji oraz lewego i prawego kanału fonii przesyłany jest między sprzętem wyposażonym w analogowe złącze audio-video w formie gniazda Jack 3.5mm 4P TRRS (kamery video, cyfrowe aparaty fotograficzne) a sprzętem w którym analogowe we/wy wizji i fonii ma postać gniazd RCA/CINCH (magnetowidy, amplitunery, nagrywarki DVD, odbiorniki TV, rzutniki, projektory it.). Oczywiście do połączenia sprzętów potrzebny jest jeszcze kabel 3xRCA-3xRCA.

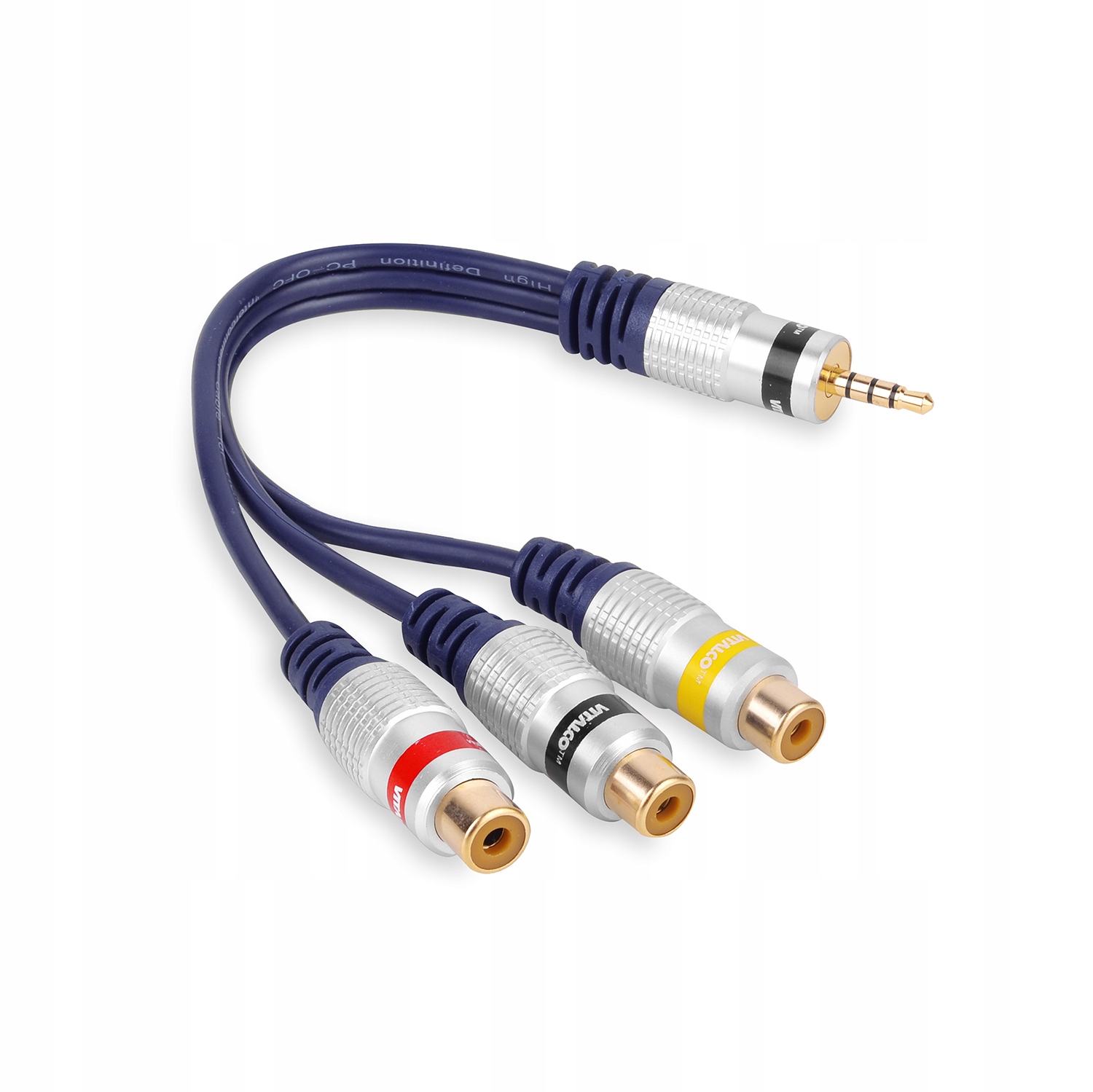

Adapter wykonany jest w postaci przejściówki na giętkim 20cm kabelku. Gniazda RCA/CINCH oferowanego adaptera mają kolory przyporządkowane następująco: VIDEO-czerwony, AUDIO kanał lewy-czarny, AUDIO kanał prawy-żółty.

Przyporządkowanie kolorów jest nieco mylące - wynika z zaszłości historycznych: w starszych monofonicznych sprzętach VIDEO oznaczano kolorem czerwonym a AUDIO - czarnym.

W nowszych stero fonicznych sprzętach kolory gniazd oznaczane są inaczej i dlatego należy zwrócić na to uwagę przy podłączaniu.

Najczęstszym zastosowaniem przejściówki jest podłączenie kamery video do odbiornika TV lub amplitunera.

Możliwe jest również zastosowanie adaptera do przesyłania innych sygnałów (np. COMPONENT) - należy tylko odpowiednio przyporządkować gniazda RCA do odpowiednich sygnałów.

Dane techniczne :

• Złącza: wtyk Jack 0,12m TRRS 4P męski, 3x gniazdo RCA/CINCH (żeński)
• Długość kabla: ok 12cm
• Średnica kabla: wstążka 3x3mm (ekranowany, miedż beztlenowa OFC)
