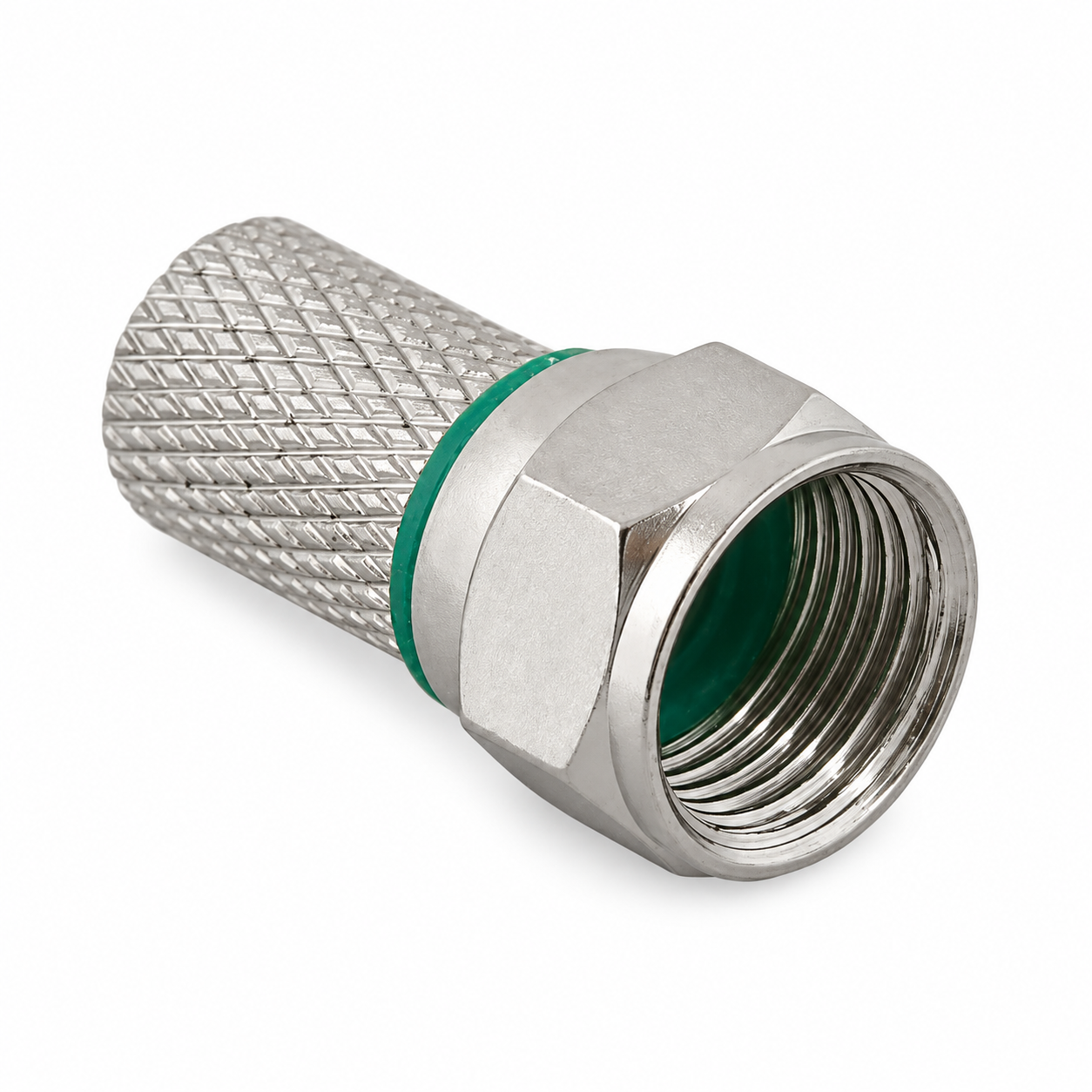

Wtyk f nakręcany na kabel 6,8 mm hq z podwójną uszczelką

Wtyk F w wersji HQ z podwójną uszczelką, przeznaczony do montażu na kablu koncentrycznym o średnicy zewnętrznej 6,8 mm. Umożliwia zakończenie przewodu i podłączenie go do urządzenia wyposażonego w odpowiednie gniazdo F.

Konstrukcja nakręcana pozwala zamocować złącze na przygotowanym kablu bez lutowania i zaciskarki. Radełkowany korpus ułatwia uchwycenie wtyku podczas montażu.

Najważniejsze cechy

• Do kabla o średnicy 6,8 mm.
• Wersja HQ z podwójną uszczelką.
• Montaż nakręcany na przewód.
• Radełkowana powierzchnia korpusu.
• Sześciokątna nakrętka połączeniowa.

Dane techniczne

• Parametr: Wartość
• Rodzaj złącza: Wtyk F
• Typ: Męski
• Wersja: HQ
• Sposób montażu: Nakręcany
• Średnica zewnętrzna kabla: 6,8 mm
• Uszczelnienie: Podwójna uszczelka
• Kolor korpusu: Srebrny
• Liczba sztuk: 1

Zastosowanie

Do wykonywania zakończeń przewodów koncentrycznych w instalacjach antenowych wykorzystujących złącza F. Przed montażem sprawdź dopasowanie średnicy kabla.

Montaż i bezpieczeństwo

Przygotuj końcówkę przewodu zgodnie z wymaganiami złącza, odwiń ekran i nakręć wtyk na kabel. Żyła środkowa przewodu pełni funkcję styku centralnego.

Pracuj przy odłączonym zasilaniu instalacji. Sprawdź, czy druciki ekranu nie dotykają żyły środkowej i czy uszczelki nie zostały uszkodzone. Podwójna uszczelka nie oznacza możliwości zanurzania połączenia w wodzie.

Cena dotyczy 1 sztuki. Przewód nie należy do zestawu.
